* 仕様等は予告なく変更する事がございます。

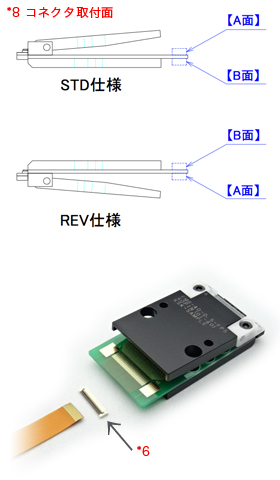

取付用のFPCコネクタは、お客様よりご支給いただく形となります。

※FPCコネクタの取付は、鉛はんだでの取付となります。
鉛フリーをご希望のお客様へは、別途ご相談させていただきます。
詳しくは弊社担当窓口までお問い合わせください。

* 仕様等は予告なく変更する事がございます。

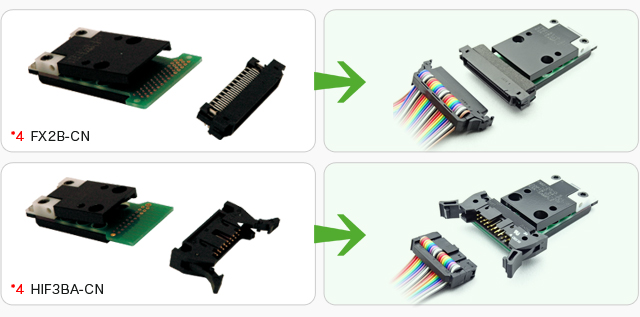

【使用コネクタ】

* 0.5用 ------ ヒロセ製:HIF3BA-□□PA-2.54DS

* 0.3用 ------ ヒロセ製:FX2B-□□PA-1.27DSL

※本体へのコネクタの取付は、鉛はんだでの取付となります。
取付に際し、鉛フリーはんだをご希望の場合は、事前にご指示をお願い致します。

【出力:FXタイプ用】

	モデル	50cm	1m	1.5m	備考
0.5mm	FMG-20	有	有	有
	FMG-30	有	有	有
	FMG-40	有	有	有
	FMG-50	有	有	有
	FMG-60	有	有	有
	FCC-80	有	有	有
	FCC-100	有	有	有

0.3mm	FMG-33	有	有	有	0.3mmタイプはコネクタはロック付となります。クランパ本体へのコネクタ取付の有無を選択お願い致します。
	FMG-51	有	有	有
	FMG-65	有	有	有
	FMG-81	有	有	有
	FMG-101	有	有	有

1.0mm	FMG-15	有	有	有
1.0mm	FMG-30	有	有	有

1.25mm	FMG-20	有	有	有

0.4mm	FMG-30	有	有	有
0.4mm	FMG-60	有	有	有

0.8mm	FMG-20	有	有	有

* 仕様等は予告なく変更する事がございます。

【使用コネクタ】

* 0.5/0.4/0.8/1.0/1.25用 ------ ヒロセ製:FX2BA-□□SA-1.27R(ロック無コネクター)

* 0.3用 ------ ヒロセ製:FX2B-□□SA-1.27R(ロック付コネクター)

【出力:2.54タイプ用】
	モデル	50cm	1m	1.5m	備考
0.5mm	FMG-20	有	有	有	出力：2.54タイプはロック付コネクタとなります。クランパ本体へのコネクタ取付の有無を選択お願い致します。スモールタイプも同ケーブルになります。

* 仕様等は予告なく変更する事がございます。

【使用コネクタ】

ヒロセ製:HIF3BA-□□D-2.54R

※1.5m以上をご希望の場合は、別途ご相談をお願い致します。
※0.3mmＦＸ用・0.5ｍｍ2.54用について、基板側へのコネクタ取付は、任意となっております。(取付は別途オプションとなります)
また、取付に際し、鉛フリーはんだをご希望の場合は、事前にご指示をお願い致します。
※定尺以外の長さについては、お客様にて、カットをお願いしております。
※ケーブルの長さは、圧接ピッチによって多少前後いたします。
