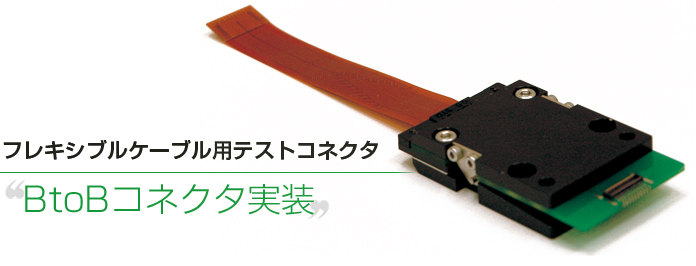

フレキクランパBtoB(BtoBコネクタ実装フレキシブルケーブル用テストコネクタ)

フレキクランパBtoBは、
「基板」対「基板」(Board to Board)コネクタを実装した
フレキシブルケーブル製品用接続コネクタです。
クリップタイプ・垂直可動機構採用により
抜群の操作性・高耐久・高信頼を実現し、お客さまの生産タクト・効率アップに貢献いたします。

BtoB
特徴
● クリップ式本体構造により、抜群の操作性・ワンタッチ接続
● 垂直可動機構により、安定した挿抜・大幅な耐久性の向上を実現
● スタンダード・リバース機構により、コネクタ実装面(上面・下面)対応
● 1.27ピッチスルーホール出力採用
● アルミニウム本体の採用による静電対策を実施(今後対応予定)
● お客様製品コネクタ使用により、高信頼・ローコスト(コネクタはご支給いただきます)
対応ピッチ
● 0.5mmピッチ・・・・・・・・40P(MAX.40Pまで)※現在開発中
● 0.4mmピッチ・・・・・・・・50P(MAX.50Pまで)
出力方式
● 1.27ピッチスルーホール出力採用
オプション
出力コネクタ実装 使用コネクタ
40P 0.5mmピッチ FX2B-40PA-1.27DS(71) ヒロセ電機製
50P 0.4mmピッチ FX2B-52PA-1.27DS(71) ヒロセ電機製
出力ケーブル 使用コネクタ
40P 0.5mmピッチ用 L=0.5M FX2B-40SA-1.27R ヒロセ電機製
50P 0.4mmピッチ用 L=0.5M FX2B-52SA-1.27R ヒロセ電機製
